Slotted Hex Machine Screw

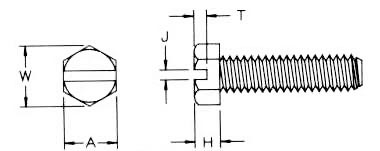

Product Number Thread Size A W H J T Length
PMSHMS0256009 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.093
PMSHMS0256012 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.125
PMSHMS0256015 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.156
PMSHMS0256018 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.187
PMSHMS0256025 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.250
PMSHMS0256028 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.281
PMSHMS0256031 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.312
PMSHMS0256037 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.375
PMSHMS0256039 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.390
PMSHMS0256043 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.437
PMSHMS0256050 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.500
PMSHMS0256056 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.562
PMSHMS0256062 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.625
PMSHMS0256075 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.750
PMSHMS0256087 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.875
PMSHMS0256100 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 1.000
PMSHMS0256112 256 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 1.125
PMSHMS0264018 264 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.024 - 0.029 0.187
PMSHMS0264037 264 0.120 - 0.125 .134 Min. 0.040 - 0.050 0.024 - 0.032 0.021 - 0.029 0.375
PMSHMS0436050 436 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.500
PMSHMS0440009 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.093
PMSHMS0440012 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.125
PMSHMS0440014 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.140
PMSHMS0440018 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.187
PMSHMS0440025 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.250
PMSHMS0440028 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.281
PMSHMS0440031 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.312
PMSHMS0440037 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.375
PMSHMS0440043 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.437
PMSHMS0440050 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.500
PMSHMS0440056 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.562
PMSHMS0440062 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.625
PMSHMS0440068 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.250 - 0.036 0.687
PMSHMS0440075 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.750
PMSHMS0440087 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.875
PMSHMS0440100 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.000
PMSHMS0440112 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.125
PMSHMS0440118 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.187
PMSHMS0440125 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.250
PMSHMS0440137 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.375
PMSHMS0440150 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.500
PMSHMS0440162 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.625
PMSHMS0440175 440 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 1.750
PMSHMS0448025 448 0.181 - 0.188 .202 Min 0.049 - 0.060 0.031 - 0.039 0.025 - 0.036 0.250
PMSHMS0632009 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.093
PMSHMS0632012 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.125
PMSHMS0632015 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.156
PMSHMS0632018 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.187
PMSHMS0632025 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.250
PMSHMS0632031 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.046 0.033 - 0.046 0.312
PMSHMS0632037 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.375
PMSHMS0632043 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.437
PMSHMS0632050 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.500
PMSHMS0632056 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.562
PMSHMS0632062 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.625
PMSHMS0632068 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.687
PMSHMS0632075 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.750
PMSHMS0632087 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.875
PMSHMS0632100 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.000
PMSHMS0632112 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.125
PMSHMS0632125 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.250
PMSHMS0632150 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.500
PMSHMS0632162 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.625
PMSHMS0632175 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.750
PMSHMS0632187 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.875
PMSHMS0632200 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 2.000
PMSHMS0632225 632 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 2.250
PMSHMS0640025 640 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.250
PMSHMS0640037 640 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.375
PMSHMS0640075 640 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 0.750
PMSHMS0640100 640 0.244 - 0.250 .272 Min 0.080 - 0.093 0.039 - 0.048 0.033 - 0.046 1.000
PMSHMS0832012 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.125
PMSHMS0832018 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.187
PMSHMS0832025 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.250
PMSHMS0832028 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.281
PMSHMS0832031 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.312
PMSHMS0832037 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.375
PMSHMS0832043 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.437
PMSHMS0832050 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.500
PMSHMS0832062 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.625
PMSHMS0832075 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.750
PMSHMS0832087 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 0.875
PMSHMS0832100 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.000
PMSHMS0832112 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.125
PMSHMS0832125 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.250
PMSHMS0832137 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.375
PMSHMS0832150 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.500
PMSHMS0832175 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.750
PMSHMS0832187 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 1.875
PMSHMS0832200 832 0.244 - 0.250 .272 Min. 0.096 - 0.110 0.045 - 0.054 0.052 - 0.066 2.000
PMSHMS1024012 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.125
PMSHMS1024018 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.187
PMSHMS1024025 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.250
PMSHMS1024031 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.312
PMSHMS1024037 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.375
PMSHMS1024050 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.500
PMSHMS1024062 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.625
PMSHMS1024075 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.750
PMSHMS1024100 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.000
PMSHMS1024125 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.250
PMSHMS1024150 1024 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.500
PMSHMS1032012 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.125
PMSHMS1032018 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.187
PMSHMS1032025 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.250
PMSHMS1032031 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.312
PMSHMS1032037 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.375
PMSHMS1032043 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.437
PMSHMS1032050 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.500
PMSHMS1032062 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.625
PMSHMS1032075 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.750
PMSHMS1032081 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.812
PMSHMS1032087 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 0.875
PMSHMS1032100 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.000
PMSHMS1032125 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.250
PMSHMS1032150 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.500
PMSHMS1032175 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 1.750
PMSHMS1032200 1032 0.305 - 0.312 .340 Min. 0.105 - 0.120 0.050 - 0.060 0.057 - 0.072 2.000
PMSHMS2520025 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.250
PMSHMS2520031 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.312
PMSHMS2520037 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.375
PMSHMS2520050 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.500
PMSHMS2520062 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.625
PMSHMS2520075 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.750
PMSHMS2520087 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.875
PMSHMS2520100 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 1.000
PMSHMS2520125 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 1.250
PMSHMS2520150 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 1.500
PMSHMS2520175 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 1.750
PMSHMS2520200 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 2.000
PMSHMS2520250 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 2.500
PMSHMS2528018 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.187
PMSHMS2528025 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.250
PMSHMS2528037 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.375
PMSHMS2528050 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.500
PMSHMS2528062 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.625
PMSHMS2528075 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 0.750
PMSHMS2528100 1/4-28 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 1.000
PMSHMS2520300 1/4-20 0.367 - 0.375 .409 Min. 0.172 - 0.190 0.064 - 0.075 0.083 - 0.101 3.000

Nominal Screw Size 0000 thru 00 0 thru 12 1/4 thru 3/4
Nominal Screw Length Tolerance on Length
Up to 1/2 in., incl. -0.01 -0.02 -0.03
Over 1/2 to 1 in., incl. -0.02 -0.03 -0.03
Over 1 to 2 in., incl. - -0.06 -0.06
Over 2 in. - -0.09 -0.09
