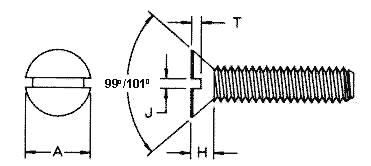

100 Deg Flat Machine Screws


Product Number Thread Size A H J T Length
PMFMS1001032025 10 0.333 - 0.385 0.083* (ref.) 0.050 - 0.060 0.031 - 0.042 0.250 (+ 0.000/- 0.020)
PMFMS1000256012 2 0.143 - 0.172 0.037* (ref.) 0.023 - 0.031 0.012 - 0.019 0.125 (+ 0.000/- 0.020)
PMFMS1000256018 2 0.143 - 0.172 0.037* (ref.) 0.023 - 0.031 0.012 - 0.019 0.187 (+ 0.000/- 0.020)
PMFMS1000256031 2 0.143 - 0.172 0.037* (ref.) 0.023 - 0.031 0.012 - 0.019 0.312 (+ 0.000/- 0.020)
PMFMS1000256050 2 0.143 - 0.172 0.037* (ref.) 0.023 - 0.031 0.012 - 0.019 0.500 (+ 0.000/- 0.020)
PMFMS1000256062 2 0.143 - 0.172 0.037* (ref.) 0.023 - 0.031 0.012 - 0.019 0.625 (+ 0.000/- 0.030)
PMFMS1000440018 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.187 (+ 0.000/- 0.020)
PMFMS1000440025 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.250 (+ 0.000/- 0.020)
PMFMS1000440031 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.312 (+ 0.000/- 0.020)
PMFMS1000440037 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.375 (+ 0.000/- 0.020)
PMFMS1000440050 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.500 (+ 0.000/- 0.020)
PMFMS1000440053 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.531 (+ 0.000/- 0.030)
PMFMS1000440062 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 0.625 (+ 0.000/- 0.030)
PMFMS1000440100 4 0.191 - 0.225 0.049* (ref.) 0.031 - 0.039 0.017 - 0.024 1.000 (+ 0.000/- 0.030)
PMFMS1000632018 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 0.187 (+ 0.000/- 0.020)
PMFMS1000632025 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 0.250 (+ 0.000/- 0.020)
PMFMS1000632037 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 0.375 (+ 0.000/- 0.020)
PMFMS1000632050 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 0.500 (+ 0.000/- 0.020)
PMFMS1000632062 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 0.625 (+ 0.000/- 0.030)
PMFMS1000632100 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 1.000 (+ 0.000/- 0.030)
PMFMS1000632112 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 1.125 (+ 0.000/- 0.060)
PMFMS1000832037 8 0.285 - 0.332 0.072* (ref.) 0.045 - 0.054 0.027 - 0.036 0.375 (+ 0.000/- 0.020)
PMFMS1000832053 8 0.285 - 0.332 0.072* (ref.) 0.042 - 0.054 0.027 - 0.036 0.531 (+ 0.000/- 0.030)
PMFMS1000832100 8 0.285 - 0.332 0.072* (ref.) 0.045 - 0.054 0.027 - 0.036 1.000 (+ 0.000/- 0.030)
PMFMS1001024081 10 0.333 - 0.385 0.083* (ref.) 0.050 - 0.060 0.031 - 0.042 0.812 (+ 0.000/- 0.030)
PMFMS1001032050 10 0.333 - 0.385 0.083* (ref.) 0.050 - 0.060 0.031 - 0.042 0.500 (+ 0.000/- 0.020)
PMFMS1001032068 10 0.333 - 0.385 0.083* (ref.) 0.050 - 0.060 0.031 - 0.042 0.687 (+ 0.000/- 0.030)
PMFMS1002520037 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 0.375 (+ 0.000/- 0.030)
PMFMS1002520075 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 0.750 (+ 0.000/- 0.030)
PMFMS1002520087 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 0.875 (+ 0.000/- 0.030)
PMFMS1002520100 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 1.000 (+ 0.000/- 0.030)
PMFMS1002520106 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 1.062 (+ 0.000/- 0.060)
PMFMS1002520112 1/4-20 0.442 - 0.507 0.110* (ref.) 0.064 - 0.075 0.042 - 0.055 1.125 (+ 0.000/- 0.060)
PMFMS1000632150 6 0.238 - 0.279 0.060* (ref.) 0.039 - 0.048 0.022 - 0.030 1.500 (+ 0.000/- 0.060)
