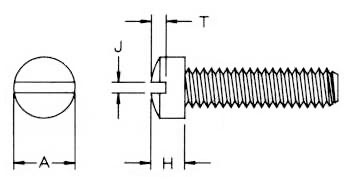

Slotted Fillister Machine Screw


Product Number Thread Size A H J T Length
PMSFMS0256009 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.093
PMSFMS0256012 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.125
PMSFMS0256015 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.156
PMSFMS0256018 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.187
PMSFMS0256025 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.250
PMSFMS0256028 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.281
PMSFMS0256031 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.312
PMSFMS0256037 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.375
PMSFMS0256039 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.390
PMSFMS0256043 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.437
PMSFMS0256050 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.500
PMSFMS0256056 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.562
PMSFMS0256062 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.625
PMSFMS0256075 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.750
PMSFMS0256087 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.875
PMSFMS0256100 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 1.000
PMSFMS0256112 256 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 1.125
PMSFMS0264018 264 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.187
PMSFMS0264037 264 0.124 - 0.140 0.066 - 0.083 0.023 - 0.031 0.025 - 0.037 0.375
PMSFMS0348012 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.125
PMSFMS0348018 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.187
PMSFMS0348025 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.250
PMSFMS0348031 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.312
PMSFMS0348037 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.375
PMSFMS0348043 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.437
PMSFMS0348050 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.500
PMSFMS0348075 348 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.750
PMSFMS0356031 356 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 0.312
PMSFMS0436050 436 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.500
PMSFMS0440009 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.093
PMSFMS0440012 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.125
PMSFMS0440014 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.140
PMSFMS0440018 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.187
PMSFMS0440025 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.250
PMSFMS0440028 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.281
PMSFMS0440031 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.312
PMSFMS0440037 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.375
PMSFMS0440043 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.437
PMSFMS0440050 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.500
PMSFMS0440056 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.562
PMSFMS0440062 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.625
PMSFMS0440068 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.033 - 0.048 0.687
PMSFMS0440075 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.750
PMSFMS0440087 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.875
PMSFMS0440100 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.000
PMSFMS0440112 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.125
PMSFMS0440118 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.187
PMSFMS0440125 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.250
PMSFMS0440137 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.375
PMSFMS0440150 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.500
PMSFMS0440162 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.625
PMSFMS0440175 440 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 1.750
PMSFMS0448025 448 0.166 - 0.183 0.088 - 0.107 0.031 - 0.039 0.035 - 0.048 0.250
PMSFMS0540037 540 0.187 - 0.205 0.100 - 0.120 0.035 - 0.043 0.040 - 0.054 0.375
PMSFMS0632009 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.093
PMSFMS0632012 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.125
PMSFMS0632015 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.156
PMSFMS0632018 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.187
PMSFMS0632025 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.250
PMSFMS0632031 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.312
PMSFMS0632037 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.375
PMSFMS0632043 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.437
PMSFMS0632050 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.500
PMSFMS0632056 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.562
PMSFMS0632062 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.625
PMSFMS0632068 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.687
PMSFMS0632075 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.750
PMSFMS0632087 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.875
PMSFMS0632100 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.000
PMSFMS0632112 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.125
PMSFMS0632125 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.250
PMSFMS0632150 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.500
PMSFMS0632162 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.625
PMSFMS0632175 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.750
PMSFMS0632187 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.875
PMSFMS0632200 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 2.000
PMSFMS0632225 632 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 2.250
PMSFMS0640025 640 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.250
PMSFMS0640037 640 0.208 - 0.226 0.111 - 0.132 0.390 - 0.048 0.045 - 0.060 0.375
PMSFMS0640075 640 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 0.750
PMSFMS0640100 640 0.208 - 0.226 0.111 - 0.132 0.039 - 0.048 0.045 - 0.060 1.000
PMSFMS0832012 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.125
PMSFMS0832018 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.187
PMSFMS0832025 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.250
PMSFMS0832028 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.281
PMSFMS0832031 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.312
PMSFMS0832037 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.375
PMSFMS0832043 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.437
PMSFMS0832050 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.500
PMSFMS0832062 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.625
PMSFMS0832075 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.750
PMSFMS0832087 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 0.875
PMSFMS0832100 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.000
PMSFMS0832112 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.125
PMSFMS0832125 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.250
PMSFMS0832137 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.375
PMSFMS0832150 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.500
PMSFMS0832175 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.750
PMSFMS0832187 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 1.875
PMSFMS0832200 832 0.250 - 0.270 0.133 - 0.156 0.045 - 0.054 0.054 - 0.071 2.000
PMSFMS1024012 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.125
PMSFMS1024018 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.187
PMSFMS1024025 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.250
PMSFMS1024031 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.312
PMSFMS1024037 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.375
PMSFMS1024050 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.500
PMSFMS1024062 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.625
PMSFMS1024075 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.750
PMSFMS1024100 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.000
PMSFMS1024125 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.250
PMSFMS1024150 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.500
PMSFMS1032012 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.125
PMSFMS1032018 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.187
PMSFMS1032025 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.250
PMSFMS1032031 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.312
PMSFMS1032037 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.375
PMSFMS1032043 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.437
PMSFMS1032050 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.500
PMSFMS1032062 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.625
PMSFMS1032075 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.750
PMSFMS1032081 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.812
PMSFMS1032087 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 0.875
PMSFMS1032100 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.000
PMSFMS1032125 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.250
PMSFMS1032150 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.500
PMSFMS1032175 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 1.750
PMSFMS1032200 1032 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 2.000
PMSFMS2520025 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.250
PMSFMS2520031 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.312
PMSFMS2520037 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.375
PMSFMS2520050 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.500
PMSFMS2520062 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.625
PMSFMS2520075 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.750
PMSFMS2520087 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.875
PMSFMS2520100 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 1.000
PMSFMS2520125 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 1.250
PMSFMS2520150 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 1.500
PMSFMS2520175 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 1.750
PMSFMS2520200 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 2.000
PMSFMS2520250 1/4-20 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 2.500
PMSFMS2528018 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.187
PMSFMS2528025 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.250
PMSFMS2528037 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.375
PMSFMS2528062 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.625
PMSFMS2528075 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 0.750
PMSFMS2528100 1/4-28 0.389 - 0.414 0.207 - 0.237 0.064 - 0.075 0.087 - 0.109 1.000
PMSFMS37524100 3/8-24 0.145 - 0.161 0.077 - 0.095 0.027 - 0.035 0.030 - 0.043 1.000
PMSFMS1024200 1024 0.292 - 0.313 0.156 - 0.180 0.050 - 0.060 0.064 - 0.083 2.000

Nominal Screw Size 0000 thru 00 0 thru 12 1/4 thru 3/4
Nominal Screw Length Tolerance on Length
Up to 1/2 in., incl. -0.01 -0.02 -0.03
Over 1/2 to 1 in., incl. -0.02 -0.03 -0.03
Over 1 to 2 in., incl. - -0.06 -0.06
Over 2 in. - -0.09 -0.09
